Enterprise-architecture-tool

1 comparison

1.2 commercial

1.3 FOSS Tools

1.4 handmade

  • Штатная связка visio + excel позволяет делать крутые системы EA. Видел несколько реализаций - прелесть.
  • vibe coding

2 Resource

Architecture Weekly

Conf

3 features

Отдельные фишки

Nesting

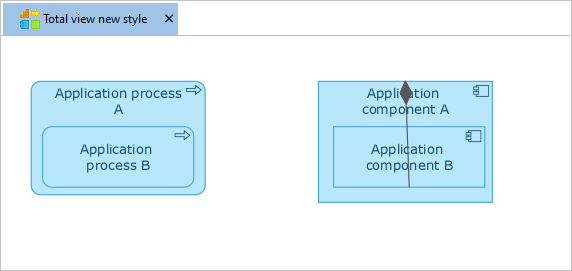

Вложение (Nesting) элементов друг в друга:

Nesting Type
  • Стрелочный Nesting, в ArchiMate: состав (Composition) \ агрегация (Aggregation)
  • Кластерный Nesting - это включение в один "большой" (родительский) квадратище из других "маленьких" (дочерних) квадратиков, например, в dot subgraph cluster_0
  • Заголовочный Nesting - каждая схема включает набор ее элементов (trig в LD).
    • Исключительный Заголовочный Nesting. Бывают исключения. Если любое вложениме (стрелочное, кластерное, заголовочное) иммет отношение:
      :Х :имеетВсоставе :Y или альтернатовно :Y :входитВсостав :X
      то например в VAD+ (специфичнсый VAD проекта draw-vad) на схеме процесса указываем объекти типа "Предваряющий процесс" и "Последующий процесс", которые входят в состав схемы процесса, но не входят в состав процесса (отображаемого этой схемой). Это пример Исключительного Заголовочного Nesting.

Итого

4 варианта. Первые два: без явного указания - кластерный и с явным указанием типа связи \ предиката: ris

Плюс еще два: заголовочный и в составе структурной (иерархической) схемы.
